挖掘机工作装置系列

先确定作业目标，再确定臂长和结构

工作装置不能只按“需要多少米”设计。臂长增加会改变挖掘力、允许斗容、臂端载荷、主机配重、底盘稳定、运输方式和液压管路。打桩臂还要进一步考虑打桩锤、桩体、夹具和振动载荷。

正确的选型顺序是：明确作业范围与物料，核对主机和站位，再确定臂型、斗容或属具、结构加强、配重与运输拆分。

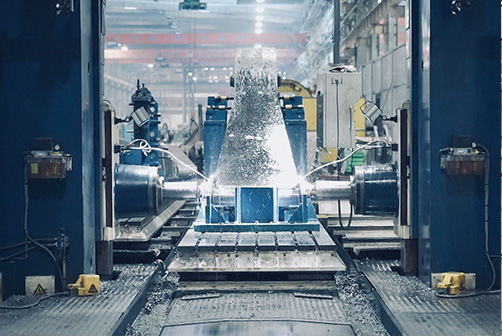

挖掘机加长臂

用于扩大作业半径、挖深和卸载高度，适合河道清淤、深坑、边坡、远距离装卸、跨越障碍和水域施工。可根据主机、目标范围、物料和属具进行两段式、多段式或其他定制结构评估。

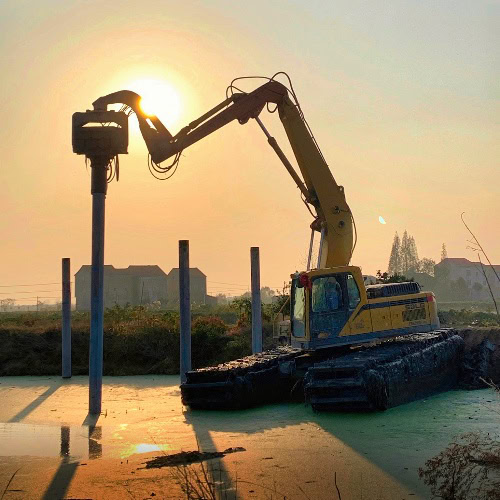

挖掘机打桩臂

面向液压振动打桩锤、夹具和桩体操控设计，更关注臂端载荷、动态反力、桩长、吊装姿态和液压流量，适用于钢板桩、钢管桩、护岸和基础施工。

主机能否匹配

确认品牌型号、工作重量、销轴孔位、液压系统、配重和底盘。品牌适配不能只用Logo或机型名称判断，最终以接口数据和技术确认结果为准。

目标范围是什么

明确最大挖深、水平半径、卸载高度、站位、跨越障碍和操作姿态。目标范围应结合现场剖面或尺寸图描述。

末端使用什么

挖斗容量、物料密度、液压绞吸泵、抓具、打桩锤和其他属具会形成不同的重量、冲击和液压需求。

怎样运输与安装

臂长、道路限长、吊装条件和现场空间决定整体运输、分段运输、销轴连接、管路快接和现场安装方案。

加长臂长度与斗容如何协同

臂长增加后，允许斗容和末端载荷通常需要相应调整。轻质淤泥、普通土方、石料、抓取和打桩不能使用同一套判断。设计时应同时提供物料密度、工作循环、目标范围和属具重量。

公开外贸页面对适配主机和长度范围存在不同版本。本页不把最大值作为通用承诺，正式范围以最新受控型号表和具体项目校核为准。

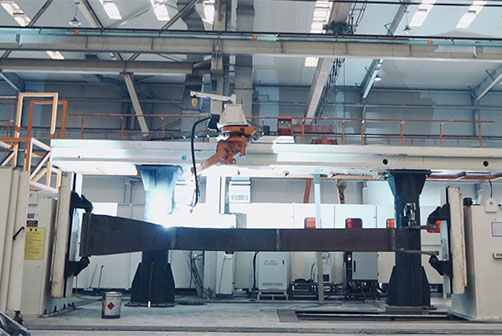

制造与质量控制

• 根据主机接口和目标范围完成结构设计与图纸确认；
• 核对材料、板厚、下料、坡口和焊接顺序；
• 对关键受力区域、销轴座和接口位置进行加工与检查；
• 检查总成直线度、孔位同轴度、焊缝和液压管路；
• 完成涂装、接口试装、动作检查和交付资料整理。

有限元分析、材料牌号、无损检测比例和验收标准应在正式技术协议中明确，未确认前不作固定宣传。

典型应用

• 河道、湖库、岸边和水陆两栖设备清淤；
• 深坑、沟槽、基坑和远距离开挖；
• 边坡修整、护岸与跨越障碍作业；
• 高位装卸与特定拆除工况；
• 钢板桩、钢管桩和水上基础施工；
• 与清淤斗、栅格斗、抓具、打桩锤和液压泵组合。

使用与安全边界

• 臂越长不代表方案越好，需同时评估挖掘力、斗容、稳定与效率；
• 额定斗容不能脱离物料密度和工作半径理解；
• 打桩锤、桩体和振动载荷不能按静态吊重处理；
• 换装工作装置后应重新核对配重、底盘、液压与作业包络；
• 水上、软基和临边站位需要与底盘稳定和施工组织一并确认。

只提供挖掘机型号可以报价吗？

可以做初步沟通，但准确方案还需要目标挖深或半径、物料、斗容、属具、站位和运输条件。

加长臂越长越好吗？

不是。臂长增加会改变挖掘力、斗容、结构载荷和整机稳定，应以完成任务所需的合理长度为目标。

打桩臂可以直接安装任意打桩锤吗？

不能。需要核对锤重、夹具、桩型、桩长、液压流量、动态载荷和臂端接口。
